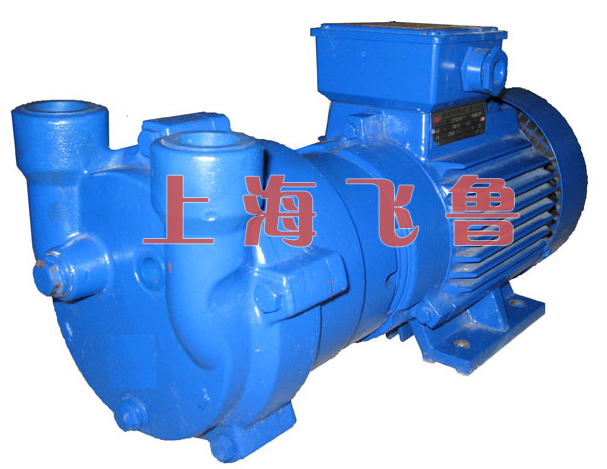

2BV型水環式真空泵
一、2BV型水環式真空泵用途

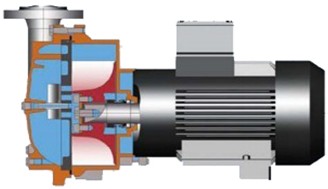

2BV5型水環式真空泵：

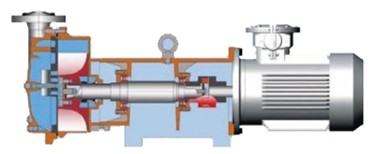

2BV6型水環式真空泵：
主要特點： ◆電機直聯設計，節省空間，易于安裝，維修方便； ◆全部采用國外進口機械密封作為標準配置； ◆全部設有汽蝕保護管接口，如在極限壓力下工作，開啟汽蝕保護管接口（或與分離器連接）可在最大限度保證吸氣效果的情況下消除汽蝕聲，并對泵進行保護； ◆2BV型銅葉輪強度高，經久耐用，并提高了泵的耐腐蝕性。如過流部件采用不銹鋼材質，可工作在更為苛刻的環境中； ◆獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率最佳； ◆全部采用Y2系列電機，防護等級IP54、IP55（普通為IP44），絕緣等級為F級絕緣（普通為B級絕緣） ◆全部采用NTN或NSK進口軸承； ◆2BV型水環式真空泵可實現柔性密封件全部為聚四氟乙烯，從而可大大延長真空泵在苛刻工況下的使用壽命。 四、2BV型水環式真空泵工作原理

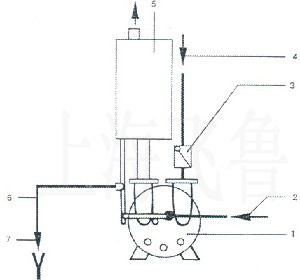

由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足2BV型水環式真空泵的工作要求。 當2BV型水環式真空泵排出的氣體不再利用時，在泵排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證2BV型水環式真空泵能達到所要求的技術要求和性能指標。當2BV型水環式真空泵作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分離，氣體由排氣管輸送到所需系統而工作水經過分離器進入泵內。壓縮氣體時，工作水極易發熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷絕供給冷水，以補充被放走的熱水，同時起冷卻作用，使工作水溫度不致過高從而保證壓縮機性能。達到技術指標，滿足工藝要求。

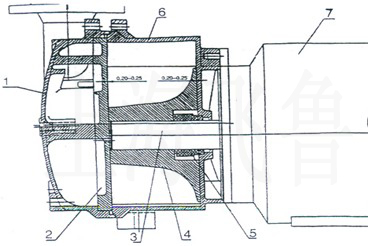

五、2BV型水環式真空泵結構說明 2BV型水環式真空泵的結構如圖2,圖3所示。 圖2 2BV-2060/2061/2070/2071水環泵結構圖  1、泵蓋 2、園盤 3、平鍵 4、葉輪 5、機械密封 6、泵體 7、電動機 圖3 2BV-5110/5111/5121/5131/5161水環泵結構圖  1、泵蓋 2、園盤 3、平鍵 4、葉輪 5、機械密封 6、泵體 7、電動機 泵由泵蓋、泵體、圈盤、葉輪、機械密封、電動機等零部件組成。進氣管排氣管通過安裝在泵蓋上的圓盤上的吸氣孔和排氣孔與泵腔相連，軸偏心地安裝在泵體中，葉輪用平鍵固定在軸上，泵兩端面的總間隙由泵體和圓盤之間的墊來調整，葉輪與泵蓋上的圓盤之問的間隙由圓盤和泵體之間的墊來調整，葉輪兩端面與泵蓋上圓盤之間間隙決定氣體在泵腔內由進氣口至排氣口流動中損失的大小及其極限壓力。 泵的密封采用機械密封，機械密封安裝在葉輪和泵體間。由機械密封定出葉輪與泵體之間的間隙。 在泵蓋上安裝有圓盤，圓盤上設有吸、排氣孔和柔氣排氣閥片，柔性閥片的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，減少了因氣體壓力過大而消耗的功率，從而降低功率消耗。 六、2BV型水環式真空泵主要技術指標：
1、表中所列數據在下列技術條件下測出： ① 大氣壓力101325Pa（1013mbar） ② 進水溫度15℃ ③ 吸入空氣溫度20℃ ④ 空氣相對濕度70% 2、表內性能允許偏差±10% 七、2BV型水環式真空泵性能曲線圖表 2BV型水環式真空泵性能曲線圖表：  八、2BV型水環式真空泵設備安裝 1、泵的安裝： 真空泵和壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。 2、氣水分離器的安裝 氣水分離器可直接安裝在真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給泵工作所需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。 真空泵，或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。 九、2BV型水環式真空泵起動及停車 長期停車開動前，須轉動風扇葉輪片，以證實2BV型水環式真空泵是否有卡住現象。 2BV型水環式真空泵起動技以下順序: 1、關閉進氣口閥門； 2、打開排氣口閥門； 3、向泵內住入少量水，以技術指標表內水耗量為參考； 4、開動電機； 5、打開進氣口閥門； 6.調整供水量，以便消耗最小量的水，保證泵的技術指標。 2BV型水環式真空泵停車順序按以下順序: 1、關閉進氣口閥門； 2、關閉電機，同時停止供水 3、放出泵體內余水。 十、2BV型水環式真空泵維護 1，為避免磨損葉輪，泵體或卡主葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過泵低部的沖洗口沖洗掉。 2，如果用硬水工作液，須經軟話，或在一定周期內用溶液清洗泵。 3，電動機正常工作的軸承比周圍溫度高15℃~20℃，最高不允許超過55℃~60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。 4，采用的機械密封，出現泄漏現象，應檢查機械密封的動，靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需要更換新零件。 十一、2BV型水環式真空泵的拆卸與裝配 1、2BV型水環式真空泵拆卸： 拆卸前將泵中水放出，如密封墊損壞，需更換同樣厚度的密封墊。 (1)松開泵蓋與泵體間的緊固螺絲; (2)取下泵蓋及圓盤; (3)松開葉輪緊固螺絲; (4)取出葉輪； (5)取下平鍵; (6)松開泵體與電機法蘭緊固螺絲; (7)取下泵體; (8)取出擋水圈: (9)取出機封。 2、2BV型水環式真空泵裝配： 裝配前應將零件清洗干凈，所有配合面，接觸面及螺紋處擦凈涂以潤滑油，裝配順序與拆卸順序相反。裝配時應保證圓盤與葉輪的間隙

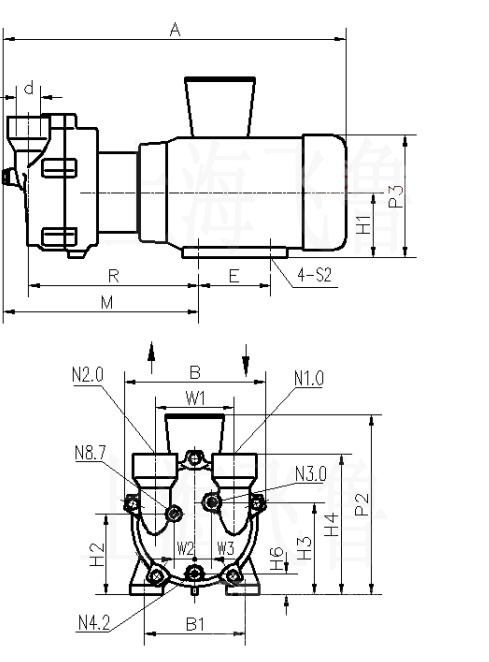

十二、2BV型水環式真空泵外型及安裝尺寸 2BV2060、2BV2061、2BV2070、2BV2071外形及安裝尺寸

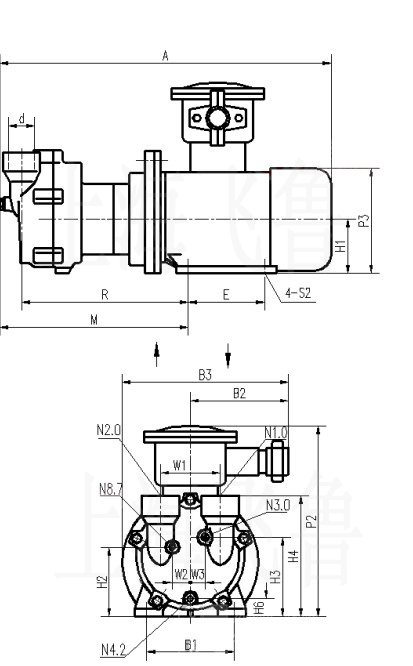

2BV2-Ex水環真空泵外形尺寸

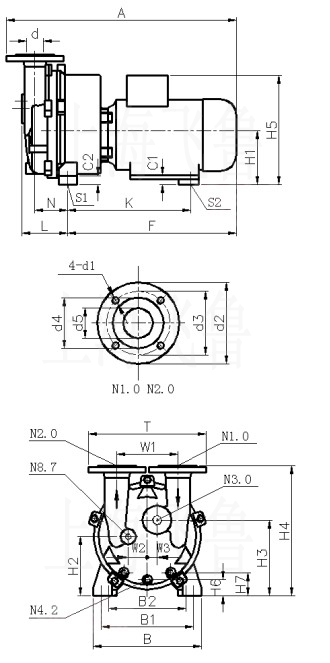

2BV5110、2BV5111、2BV5121、2BV5131、2BV5161外形及安裝尺寸

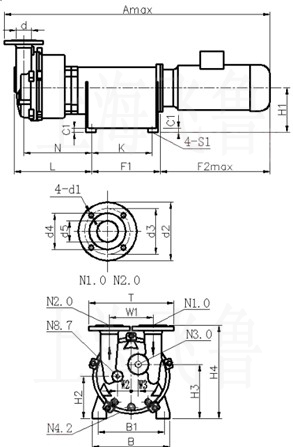

2BV6110、2BV6111、2BV6121、2BV6131、2BV6161外形及安裝尺寸
十三、2BV型水環式真空泵的故障及消除方法
